پیاده سازی شبکه LAN در SOHO و Enterprise؛ تفاوت‌ها و نکات کلیدی راه‌اندازی

شبکه‌های LAN یا Local Area Network (شبکه‌های محلی) پایه و ستون ارتباطات داده‌ها در یک محدوده جغرافیایی محدود مانند یک دفتر کار، ساختمان، یا مجموعه‌ای از ساختمان‌ها هستند. شبکه‌های LAN به افراد و دستگاه‌ها امکان می‌دهند که به هم متصل شوند و منابع مشترکی مانند پرینترها، فایل‌های ذخیره‌شده، و اینترنت را به‌طور هم‌زمان به اشتراک بگذارند. در این مقاله، ابتدا به توضیح جامع LAN و اصول اولیه آن پرداخته و سپس به تاریخچه و تکامل آن و انواع مختلف شبکه‌های LAN می‌پردازیم.

فهرست مطالب

تعریف شبکه‌های LAN

شبکه محلی (LAN) سیستمی از دستگاه‌های متصل است که در یک محیط محدود به اشتراک‌گذاری منابع می‌پردازند. این شبکه‌ها شامل تجهیزاتی مانند کامپیوترها، پرینترها، سرورها، و دیگر دستگاه‌های دیجیتال هستند که به‌طور مستقیم یا غیرمستقیم با یکدیگر ارتباط برقرار می‌کنند. در یک شبکه LAN، داده‌ها و اطلاعات با سرعت بالا منتقل می‌شوند و کاربران می‌توانند به منابع مشترک دسترسی داشته باشند.

LAN‌ها معمولاً از تجهیزات شبکه مانند سوئیچ‌ها و روترها برای مدیریت داده‌ها و مسیریابی استفاده می‌کنند. این شبکه‌ها از کابل‌های اترنت بهره می‌برند که انتقال داده‌ها را با سرعت بالا ممکن می‌سازند. به همین دلیل، یکی از اهداف اصلی LAN‌ها، افزایش بازدهی و سرعت دسترسی کاربران به منابع مشترک است. منابع شامل فایل‌های ذخیره‌شده در سرورها، چاپگرها، و اینترنت هستند که به‌طور هم‌زمان توسط چندین کاربر قابل دسترسی هستند.

شبکه‌های LAN معمولاً در یک سازمان یا دفتر کار ایجاد می‌شوند، ولی می‌توانند تا جایی گسترش یابند که چندین ساختمان را نیز شامل شوند. این ساختار باعث می‌شود شبکه‌های LAN از سرعت بالا و تأخیر پایین برخوردار باشند و آن‌ها را برای کاربردهای مختلف در محیط‌های کسب‌وکار و خانگی بسیار مناسب کند.

تاریخچه و تکامل شبکه‌های LAN

شبکه‌های LAN اولین بار در دهه 1970 و به‌طور خاص توسط شرکت زیراکس توسعه یافتند. در آن زمان، هدف اصلی از ایجاد شبکه‌های محلی، اشتراک‌گذاری منابعی مانند پرینترها و حافظه‌ها میان کامپیوترهای موجود در یک فضای محدود بود. اولین سیستم‌های LAN از تکنولوژی‌های ابتدایی و سرعت‌های پایین بهره می‌بردند، ولی ایده ایجاد ارتباطات محلی سریع و مقرون‌به‌صرفه به سرعت توجه سایر شرکت‌ها را به خود جلب کرد.

با توسعه فناوری اترنت توسط رابرت متکالف و شرکت زیراکس در سال 1973، شبکه‌های LAN به‌سرعت در صنعت رایانه پذیرفته شدند. اترنت به‌عنوان یک استاندارد برای ارتباطات LAN ایجاد شد که به کامپیوترها امکان می‌داد داده‌ها را با سرعت بالا و به‌صورت ایمن انتقال دهند. این استاندارد به سرعت توسط سازمان‌های دیگر پذیرفته شد و پروتکل اترنت به یک فناوری عمومی در صنعت تبدیل شد.

در دهه 1980، مؤسسه IEEE استاندارد IEEE 802.3 را به‌عنوان یک چارچوب رسمی برای اترنت معرفی کرد. این استاندارد باعث هماهنگی بیشتر بین تولیدکنندگان تجهیزات شبکه و بهبود عملکرد شبکه‌های LAN شد. به‌دنبال آن، فناوری‌هایی مانند Fast Ethernet با سرعت 100 Mbps و Gigabit Ethernet با سرعت 1 Gbps توسعه یافتند که به LAN‌ها امکان دادند که حجم بالاتری از داده‌ها را به‌سرعت انتقال دهند و کاربردهای بیشتری را پوشش دهند.

در دهه 1990 و اوایل دهه 2000، با پیشرفت‌های بیشتر در تجهیزات شبکه و ظهور شبکه‌های بی‌سیم، شبکه‌های LAN از نظر سرعت، امنیت و کارایی پیشرفت چشمگیری داشتند. امروزه شبکه‌های LAN به عنوان یکی از پرکاربردترین و ضروری‌ترین انواع شبکه در محیط‌های سازمانی و خانگی شناخته می‌شوند و با استفاده از فناوری‌های مدرن مانند Wi-Fi و سوئیچینگ پیشرفته می‌توانند نیازهای مختلفی را برآورده کنند.

انواع شبکه‌های LAN

شبکه‌های LAN بر اساس ساختار، فناوری و اهداف استفاده، به انواع مختلفی تقسیم می‌شوند. هر نوع شبکه LAN برای نیازها و کاربردهای خاصی مناسب است و در محیط‌های مختلفی استفاده می‌شود. از جمله رایج‌ترین انواع شبکه‌های LAN می‌توان به Client-Server LAN، Peer-to-Peer LAN، Campus LAN، و Enterprise LAN اشاره کرد. در ادامه به توضیح دقیق‌تر هرکدام از این انواع پرداخته می‌شود:

1. Client-Server LAN

در این نوع شبکه LAN، یک یا چندین سرور به عنوان مرکز اصلی شبکه عمل می‌کنند و خدمات مختلفی مانند ذخیره‌سازی اطلاعات، اجرای برنامه‌ها و مدیریت دسترسی را به کاربران (کلاینت‌ها) ارائه می‌دهند. سرور در این شبکه‌ها نقش محوری دارد و تمام ارتباطات و فرآیندهای شبکه از طریق آن مدیریت می‌شود. به دلیل استفاده از سرورهای متمرکز، این نوع شبکه‌ها کارایی و امنیت بیشتری نسبت به شبکه‌های Peer-to-Peer دارند و به‌طور گسترده در محیط‌های سازمانی و شرکت‌های بزرگ به کار گرفته می‌شوند.

2. Peer-to-Peer LAN

در شبکه‌های Peer-to-Peer یا همتا به همتا، همه دستگاه‌ها در شبکه دارای حقوق و نقش یکسانی هستند و هیچ سرور مرکزی وجود ندارد. هر دستگاه می‌تواند مستقیماً با دستگاه‌های دیگر ارتباط برقرار کند و منابع خود را به اشتراک بگذارد. این نوع شبکه‌ها معمولاً در محیط‌های خانگی یا دفاتر کوچک استفاده می‌شوند، زیرا هزینه راه‌اندازی و مدیریت آن‌ها کمتر است. با این حال، از لحاظ امنیت و کنترل مرکزی ضعیف‌تر از شبکه‌های Client-Server هستند.

3. Campus LAN

این نوع شبکه‌ها برای محیط‌هایی مانند دانشگاه‌ها، مدارس یا محوطه‌های صنعتی بزرگ طراحی شده‌اند که شامل چندین ساختمان یا فضای گسترده هستند. این نوع شبکه‌ها به گونه‌ای طراحی شده‌اند که دستگاه‌های مختلف در ساختمان‌ها و بخش‌های مختلف به یک شبکه یکپارچه متصل شوند. معمولاً در Campus LAN از تجهیزات پیشرفته و فیبر نوری برای ایجاد ارتباطات پرسرعت بین نقاط مختلف استفاده می‌شود. این شبکه‌ها به دلیل پوشش وسیع‌تر خود، به امکانات و پروتکل‌های پیچیده‌تری نیاز دارند.

4. Enterprise LAN

این نوع شبکه LAN در سازمان‌ها و شرکت‌های بزرگ استفاده می‌شود و معمولاً شامل چندین شبکه LAN کوچکتر است که در یک ساختار واحد ادغام شده‌اند. شبکه‌های Enterprise LAN به دلیل مقیاس و پیچیدگی بالا نیازمند تجهیزات حرفه‌ای، پروتکل‌های پیچیده‌تر، و امنیت قوی‌تری هستند. این شبکه‌ها می‌توانند شامل بخش‌های مختلفی مانند شبکه‌های اداری، شبکه‌های تولید، و شبکه‌های ذخیره‌سازی باشند که هرکدام به صورت جداگانه مدیریت می‌شوند اما در نهایت به هم مرتبط هستند.

5. Storage Area Network (SAN)

شبکه‌ای است که برای ذخیره‌سازی اطلاعات به‌صورت متمرکز و اشتراکی مورد استفاده قرار می‌گیرد. در این نوع شبکه، سرورها به دستگاه‌های ذخیره‌سازی مانند هارددیسک‌ها و سرورهای ذخیره متصل می‌شوند و از آن‌ها به عنوان منابع ذخیره‌سازی استفاده می‌کنند. SAN‌ها در محیط‌های سازمانی بزرگ که نیاز به حجم زیادی از داده‌های اشتراکی دارند، مورد استفاده قرار می‌گیرند و معمولاً از فناوری‌هایی مانند فیبر نوری برای انتقال داده‌ها بهره می‌برند.

6. Virtual LAN (VLAN)

یک شبکه مجازی است که از طریق تقسیم یک شبکه فیزیکی به چندین شبکه منطقی و مجزا ایجاد می‌شود. با استفاده از VLAN، می‌توان دستگاه‌های مختلف را که به یک شبکه فیزیکی متصل هستند، به چندین شبکه مجازی با دسترسی‌ها و سیاست‌های متفاوت تقسیم کرد. این فناوری به‌خصوص در محیط‌های سازمانی بزرگ که نیاز به جداسازی و مدیریت بهتر ترافیک شبکه دارند، بسیار کاربردی است و به بهبود امنیت و کنترل بر شبکه کمک می‌کند.

معماری در شبکه چیست؟

معماری شبکه به ساختار کلی و نحوه طراحی شبکه اشاره دارد که ارتباطات و جریان داده‌ها در شبکه را مشخص می‌کند. معماری شبکه نقش مهمی در کارایی، امنیت و مقیاس‌پذیری یک شبکه دارد و به‌عنوان چارچوبی عمل می‌کند که نحوه اتصال و برقراری ارتباط بین دستگاه‌ها را مشخص می‌کند.

تعریف معماری شبکه به زبان ساده

معماری شبکه به طراحی و ساختار کلی شبکه اشاره دارد که شامل اجزا، پیکربندی‌ها، و پروتکل‌های مختلفی است که ارتباطات و جریان داده‌ها را مدیریت می‌کند. معماری شبکه، مانند یک نقشه جامع، تمامی بخش‌ها و ارتباطات داخلی شبکه را به هم پیوند می‌دهد و نحوه تعامل بین دستگاه‌ها و کاربران را مشخص می‌کند.

اهمیت معماری شبکه

معماری شبکه تأثیر مستقیمی بر عملکرد و امنیت یک شبکه دارد. یک معماری مناسب می‌تواند به افزایش سرعت و امنیت شبکه کمک کند، همچنین با ایجاد ساختارهای مدیریتی، مدیریت و نگهداری شبکه را ساده‌تر کند. اهمیت معماری شبکه در موارد زیر قابل مشاهده است:

بهبود عملکرد: معماری مناسب به بهینه‌سازی مسیرها و کاهش تأخیر کمک می‌کند.
افزایش امنیت: معماری شبکه به پیاده‌سازی سیاست‌های امنیتی کمک می‌کند و خطرات امنیتی را کاهش می‌دهد.
مقیاس‌پذیری: یک معماری انعطاف‌پذیر به شبکه امکان می‌دهد که با رشد نیازهای کاربران و دستگاه‌ها تطبیق یابد.
قابلیت مدیریت: معماری شبکه با ایجاد ساختارهای مدیریتی، نظارت و عیب‌یابی شبکه را آسان‌تر می‌کند.

انواع معماری شبکه

انواع مختلفی از معماری‌های شبکه وجود دارد که بسته به نیازهای سازمان‌ها، مقیاس و نوع استفاده، انتخاب می‌شوند. برخی از انواع رایج معماری‌های شبکه شامل موارد زیر است:

1. معماری Client-Server

در این معماری، یک یا چند سرور به‌عنوان مرکز اصلی شبکه عمل می‌کنند و به کلاینت‌ها خدمات ارائه می‌دهند. تمامی ارتباطات و پردازش‌ها از طریق سرور مدیریت می‌شود و امنیت و کنترل بیشتری برای شبکه فراهم می‌کند. این نوع معماری معمولاً در سازمان‌ها و شبکه‌های بزرگ استفاده می‌شود.

2. معماری Peer-to-Peer

در معماری همتا به همتا، همه دستگاه‌ها دارای نقش و حقوق یکسان هستند و می‌توانند به‌طور مستقیم با هم ارتباط برقرار کنند. این نوع شبکه در دفاتر کوچک یا شبکه‌های خانگی رایج است و نیازی به سرور مرکزی ندارد. به دلیل سادگی و هزینه پایین، مناسب محیط‌های کوچک با کاربران محدود است.

3. معماری Three-Tier

معماری سه‌لایه که به سه لایه دسترسی، توزیع، و هسته تقسیم می‌شود، در شبکه‌های بزرگ سازمانی استفاده می‌شود. در این ساختار:

لایه دسترسی: ارتباط کاربران با شبکه را فراهم می‌کند.
لایه توزیع: مسئول مسیریابی و اعمال سیاست‌های دسترسی است.
لایه هسته: مدیریت ترافیک بین لایه‌های توزیع را برعهده دارد و نیازمند تجهیزات پرسرعت است.

4. معماری Spine-Leaf

این معماری در مراکز داده و شبکه‌های گسترده استفاده می‌شود. شامل دو نوع سوئیچ است:

سوئیچ‌های Leaf: اتصال دستگاه‌ها به شبکه را فراهم می‌کنند.
سوئیچ‌های Spine: ارتباط بین سوئیچ‌های Leaf را مدیریت می‌کنند و باعث توزیع ترافیک در شبکه می‌شوند.

5. معماری Cloud-Based

این معماری از منابع و خدمات ابری برای ارائه داده‌ها و منابع استفاده می‌کند و به کاربران اجازه می‌دهد تا از هر مکان به منابع دسترسی داشته باشند. معماری ابری به‌ویژه برای سازمان‌هایی که نیاز به دسترسی گسترده و کاهش هزینه‌های سخت‌افزاری دارند، مفید است.

6. معماری SOHO (Small Office/Home Office)

این معماری برای دفاتر خانگی یا کسب‌وکارهای کوچک طراحی شده و شامل تعداد محدودی دستگاه و کاربران است. تجهیزات مورد استفاده در این نوع شبکه ساده و مقرون‌به‌صرفه هستند و معمولاً شامل روترها و سوئیچ‌های ساده می‌شود. امنیت پایه و هزینه پایین از ویژگی‌های اصلی این نوع معماری هستند.

7. معماری Enterprise

این معماری در سازمان‌های بزرگ و شرکت‌های پیچیده استفاده می‌شود و نیازمند امنیت بالا، مقیاس‌پذیری و مدیریت پیشرفته است. این معماری شامل چندین شبکه محلی (LAN) کوچک‌تر است که از طریق زیرساخت‌های پیشرفته و پروتکل‌های پیچیده به هم متصل می‌شوند. تجهیزات پیشرفته مانند فایروال‌های چندلایه و سیستم‌های مدیریت ترافیک نیز از اجزای اصلی این معماری هستند.

8. معماری Campus

معماری Campus برای محیط‌های بزرگ و گسترده مانند دانشگاه‌ها و بیمارستان‌ها طراحی شده است و شامل چندین ساختمان یا واحد در یک مکان جغرافیایی است. این نوع معماری از سه لایه اصلی شامل لایه دسترسی، توزیع، و هسته تشکیل شده و از تجهیزات پرسرعت مانند سوئیچ‌های فیبر نوری برای انتقال داده‌ها بین ساختمان‌ها استفاده می‌شود.

معماری شبکه SOHO چیست؟ معرفی مشخصات و اجزای آن

معماری شبکه SOHO (Small Office/Home Office) به طراحی شبکه‌های کوچک و مقرون‌به‌صرفه‌ای اشاره دارد که برای کسب‌وکارهای کوچک یا دفاتر خانگی مناسب است. این شبکه‌ها معمولاً شامل تعداد محدودی دستگاه و کاربران هستند و به‌منظور اشتراک‌گذاری منابع اساسی مانند اینترنت، فایل‌ها، و چاپگرها طراحی شده‌اند. ویژگی‌های کلیدی این معماری، سادگی و هزینه پایین راه‌اندازی است که آن را برای کسب‌وکارهای کوچک و افراد مستقل ایده‌آل می‌سازد.

تعریف معماری شبکه SOHO

شبکه‌های SOHO به گونه‌ای طراحی شده‌اند که با حداقل تجهیزات و دانش فنی قابل راه‌اندازی و مدیریت باشند. این شبکه‌ها به صاحبان کسب‌وکارهای کوچک یا افرادی که از خانه کار می‌کنند امکان می‌دهند دستگاه‌های مختلف خود را به یکدیگر متصل کرده و از منابع مشترکی مانند اینترنت و دستگاه‌های ذخیره‌سازی بهره‌مند شوند. این نوع معماری، سادگی و سهولت در نصب را به همراه هزینه‌های پایین فراهم می‌کند.

مشخصات معماری SOHO

معماری SOHO دارای چند ویژگی کلیدی است که آن را از سایر معماری‌های شبکه متمایز می‌کند:

سادگی و هزینه پایین: شبکه‌های SOHO معمولاً از تجهیزات مقرون‌به‌صرفه و کم‌هزینه استفاده می‌کنند تا سرمایه‌گذاری و هزینه‌های نگهداری پایین بماند. این تجهیزات شامل روترهای ساده، سوئیچ‌ها و نقاط دسترسی بی‌سیم هستند.

اتصال به اینترنت: یکی از اصلی‌ترین کاربردهای شبکه‌های SOHO، فراهم کردن دسترسی به اینترنت برای دستگاه‌ها است. این شبکه‌ها اغلب از مودم‌های ADSL یا روترهای بی‌سیم برای اتصال به اینترنت بهره می‌برند.

امنیت پایه: امنیت در شبکه‌های SOHO به‌صورت پایه‌ای پیاده‌سازی می‌شود. از پروتکل‌های اساسی مانند رمزگذاری WPA2 برای شبکه‌های بی‌سیم و فایروال‌های داخلی در روترها برای حفاظت از اطلاعات و دستگاه‌ها استفاده می‌شود.

عدم نیاز به مدیریت پیچیده: این شبکه‌ها به دلیل مقیاس کوچک خود نیاز به مدیریت پیچیده ندارند. اغلب این شبکه‌ها با تنظیمات اولیه و ساده به خوبی کار می‌کنند و نیازی به تخصص بالا برای راه‌اندازی و نگهداری ندارند.

دستگاه‌های ترکیبی (All-in-One): در بسیاری از شبکه‌های SOHO، به دلیل نیاز به سادگی و کاهش هزینه، از دستگاه‌های یکپارچه استفاده می‌شود. این دستگاه‌ها به طور همزمان عملکردهای مودم، روتر، سوئیچ و نقطه دسترسی بی‌سیم (Access Point) را ارائه می‌دهند. این نوع دستگاه‌ها به کاربران SOHO این امکان را می‌دهند که بدون نیاز به خرید و مدیریت چندین دستگاه مختلف، از یک راهکار جامع برای اتصال به اینترنت، مدیریت شبکه داخلی و ارائه اتصال بی‌سیم بهره‌مند شوند.

اجزای اصلی شبکه SOHO

شبکه‌های SOHO شامل اجزای اصلی زیر هستند که هر کدام نقش خاصی در ایجاد ارتباط و اشتراک‌گذاری منابع دارند:

روتر: روتر اصلی‌ترین جزء شبکه‌های SOHO است که وظیفه مسیریابی داده‌ها بین دستگاه‌های شبکه و اتصال به اینترنت را بر عهده دارد. روترها معمولاً امکان ایجاد شبکه محلی و همچنین اتصال به اینترنت را فراهم می‌کنند. در بسیاری از شبکه‌های SOHO از روترهای بی‌سیم استفاده می‌شود که همزمان دسترسی به اینترنت و اتصال بی‌سیم را فراهم می‌کنند.

سوئیچ: در شبکه‌های سیمی SOHO، سوئیچ‌ها برای اتصال دستگاه‌های مختلف به شبکه استفاده می‌شوند. سوئیچ‌ها امکان انتقال داده‌ها بین دستگاه‌های شبکه را فراهم کرده و به بهبود کارایی و سرعت انتقال کمک می‌کنند.

نقطه دسترسی بی‌سیم (Access Point): اگر شبکه SOHO نیاز به اتصال بی‌سیم داشته باشد، از نقاط دسترسی بی‌سیم (Access Points) برای فراهم کردن این نوع اتصال استفاده می‌شود. برخی از روترها قابلیت نقطه دسترسی بی‌سیم را به صورت داخلی دارند و نیاز به دستگاه جداگانه‌ای را از بین می‌برند.

مودم: در بسیاری از شبکه‌های SOHO، مودم به عنوان رابطی بین شبکه محلی و ارائه‌دهنده خدمات اینترنت (ISP) عمل می‌کند. برخی از روترهای SOHO دارای مودم داخلی هستند که نیاز به دستگاه اضافی را کاهش می‌دهند.

تجهیزات امنیتی ساده: برخی از شبکه‌های SOHO از فایروال‌های نرم‌افزاری یا فایروال‌های داخلی روتر استفاده می‌کنند تا سطحی از امنیت را فراهم کنند. همچنین، برخی روترها دارای قابلیت‌هایی مانند فیلترینگ MAC و کنترل دسترسی هستند که به مدیریت امنیت شبکه کمک می‌کند.

پرینترها و دستگاه‌های اشتراک‌گذاری فایل: یکی از اهداف اصلی شبکه‌های SOHO اشتراک‌گذاری منابع مانند پرینترها و دستگاه‌های ذخیره‌سازی است. دستگاه‌های ذخیره‌سازی تحت شبکه (NAS) در برخی شبکه‌های SOHO برای ذخیره‌سازی فایل‌ها و اشتراک‌گذاری آن‌ها بین کاربران استفاده می‌شود.

تجهیزات سیسکو جهت پیاده سازی شبکه SOHO

سیسکو، به عنوان یکی از تولیدکنندگان معتبر تجهیزات شبکه، چندین راهکار و محصول برای محیط‌های SOHO ارائه کرده است که شامل موارد زیر می‌شود:

– روترهای سری RV سیسکو: این روترها مانند مدل‌های RV160 و RV260 به دلیل قیمت مناسب و پشتیبانی از امکانات امنیتی اولیه مانند VPN و فایروال‌های داخلی، برای کسب‌وکارهای کوچک و دفاتر خانگی مناسب هستند. برخی از این مدل‌ها به‌صورت یکپارچه قابلیت روتر، سوئیچ و نقطه دسترسی بی‌سیم را ارائه می‌دهند.

– سوئیچ‌های سری Cisco Small Business 110: این سوئیچ‌ها با نصب آسان و هزینه کم، اتصال دستگاه‌های سیمی را در شبکه‌های SOHO به خوبی فراهم می‌کنند.

– نقاط دسترسی بی‌سیم Cisco WAP125: این نقاط دسترسی با پشتیبانی از WPA2 و فیلترینگ MAC، امکان اتصال بی‌سیم امن و پایدار را برای دفاتر کوچک فراهم می‌کنند.

معماری شبکه Enterprise چیست؟ مشخصات و اجزای آن

معماری شبکه Enterprise به طراحی و ساختار شبکه‌هایی اشاره دارد که برای سازمان‌ها و شرکت‌های بزرگ با تعداد زیادی کاربر، دستگاه‌ها و داده‌ها طراحی شده‌اند. در این نوع معماری، امنیت، پایداری، مقیاس‌پذیری و مدیریت متمرکز از اهمیت بالایی برخوردار است، زیرا این شبکه‌ها باید پاسخگوی نیازهای پیچیده و گسترده یک سازمان باشند.

تعریف معماری شبکه Enterprise

معماری شبکه Enterprise شامل چندین شبکه محلی (LAN) متصل به یکدیگر در بخش‌های مختلف یک سازمان است که معمولاً به یک شبکه بزرگ‌تر و متمرکز تبدیل می‌شود. این شبکه‌ها به کمک تجهیزات و زیرساخت‌های پیشرفته، امکان مدیریت حجم بالای داده‌ها، ارائه خدمات به کاربران متعدد و تضمین امنیت و عملکرد بالا را فراهم می‌کنند. این نوع معماری به دلیل مقیاس و پیچیدگی بیشتر، از تجهیزات و پروتکل‌های پیچیده‌تر بهره می‌گیرد.

مشخصات معماری Enterprise

معماری شبکه Enterprise دارای ویژگی‌های متمایزی است که آن را برای محیط‌های سازمانی بزرگ و پیچیده مناسب می‌سازد:

امنیت چندلایه: در شبکه‌های سازمانی، امنیت از اهمیت ویژه‌ای برخوردار است و معمولاً از چندین لایه امنیتی شامل فایروال‌های پیشرفته، سیستم‌های تشخیص و جلوگیری از نفوذ (IDS/IPS)، کنترل دسترسی به شبکه (NAC) و پروتکل‌های رمزنگاری داده‌ها استفاده می‌شود.
قابلیت مقیاس‌پذیری بالا: شبکه‌های سازمانی باید قادر باشند با افزایش تعداد کاربران و دستگاه‌ها به‌سرعت سازگار شوند. این مقیاس‌پذیری معمولاً از طریق استفاده از پروتکل‌های مسیریابی و سوئیچ‌های لایه ۳ فراهم می‌شود که امکان مدیریت ترافیک سنگین را به شبکه می‌دهند.
مدیریت متمرکز و پیکربندی پیچیده: در شبکه‌های سازمانی، مدیریت متمرکز یک اصل اساسی است که از طریق نرم‌افزارهای مدیریت شبکه مانند Cisco DNA Center یا Cisco Prime Infrastructure انجام می‌شود. این نرم‌افزارها به مدیران شبکه امکان می‌دهند که به‌طور متمرکز ترافیک شبکه را مانیتور کنند، سیاست‌های امنیتی اعمال کنند و دستگاه‌ها را به‌صورت متمرکز پیکربندی کنند.
کیفیت خدمات (QoS): در شبکه‌های Enterprise، بسیاری از برنامه‌ها و خدمات حساس به تأخیر هستند. برای اولویت‌دهی به این نوع ترافیک‌ها و حفظ کیفیت خدمات، از کیفیت خدمات (QoS) استفاده می‌شود که به بهبود عملکرد شبکه کمک می‌کند.
استفاده از VLAN و Subnetting: برای بهبود امنیت و مدیریت بهتر ترافیک، شبکه‌های Enterprise به چندین VLAN و زیرشبکه (Subnet) تقسیم می‌شوند. این تقسیم‌بندی باعث می‌شود ترافیک در هر بخش از شبکه جدا شده و امنیت افزایش یابد.

اجزای اصلی شبکه Enterprise

شبکه‌های Enterprise از اجزای متنوع و پیچیده‌ای تشکیل شده‌اند که هر کدام وظیفه خاصی را بر عهده دارند. در ادامه، برخی از مهم‌ترین اجزای این نوع شبکه معرفی شده‌اند:

روترهای پیشرفته: روترها در شبکه‌های سازمانی به مدیریت ترافیک بین بخش‌های مختلف سازمان و اتصال به اینترنت یا شبکه‌های دیگر کمک می‌کنند. روترهای سازمانی معمولاً دارای امکانات پیشرفته‌ای مانند پشتیبانی از پروتکل‌های مسیریابی پیچیده (مانند BGP و OSPF)، کیفیت خدمات (QoS) و امنیت داخلی هستند.
سوئیچ‌های لایه: سوئیچ‌های لایه ۳، که به عنوان سوئیچ‌های مسیریابی نیز شناخته می‌شوند، به مسیریابی ترافیک بین VLAN‌ها و زیرشبکه‌ها درون سازمان کمک می‌کنند. این سوئیچ‌ها معمولاً در هسته و لایه توزیع شبکه استفاده می‌شوند.
فایروال‌های چندلایه: فایروال‌ها از ورود ترافیک غیرمجاز به شبکه جلوگیری می‌کنند و با کنترل دقیق بر ترافیک ورودی و خروجی شبکه، امنیت را تامین می‌کنند. در شبکه‌های سازمانی، فایروال‌های چندلایه استفاده می‌شوند که قابلیت‌هایی چون VPN، فیلترینگ URL، و تشخیص نفوذ را ارائه می‌دهند.
سیستم‌های مانیتورینگ و مدیریت شبکه: این سیستم‌ها به مدیران شبکه امکان می‌دهند ترافیک را مانیتور کرده و خطاها و مشکلات را شناسایی و برطرف کنند. نرم‌افزارهای Cisco Prime Infrastructure و Cisco DNA Center دو نمونه از ابزارهای سیسکو برای مدیریت متمرکز شبکه‌های سازمانی هستند.
سرورها و مراکز داده: در شبکه‌های سازمانی، سرورها و مراکز داده بخش مهمی از زیرساخت را تشکیل می‌دهند که میزبان برنامه‌ها، پایگاه‌های داده و سرویس‌های مختلف سازمانی هستند.
VLAN و Subnet: برای مدیریت بهتر ترافیک و افزایش امنیت، شبکه‌های سازمانی به چندین VLAN و Subnet تقسیم می‌شوند که امکان کنترل ترافیک در سطوح مختلف را فراهم می‌کنند و ترافیک را بر اساس نیازمندی‌های هر بخش از شبکه مدیریت می‌کنند.

تجهیزات سیسکو در پیاده سازی شبکه Enterprise

سیسکو با ارائه راهکارهای متنوعی به سازمان‌ها کمک می‌کند تا شبکه‌های Enterprise با کارایی و امنیت بالا راه‌اندازی کنند. برخی از تجهیزات سیسکو برای شبکه‌های سازمانی عبارتند از:

روترهای سری Cisco ISR 4000: این روترها قابلیت‌هایی همچون امنیت پیشرفته، کیفیت خدمات (QoS) و پشتیبانی از پروتکل‌های مسیریابی پیشرفته دارند و برای شرکت‌ها و سازمان‌های بزرگ مناسب هستند.

سوئیچ‌های لایه ۳ سیسکو سری Catalyst 9300 و 9500: این سوئیچ‌ها قابلیت مسیریابی و مدیریت ترافیک بین VLAN‌ها را دارند و با بهره‌مندی از کیفیت خدمات (QoS) و امنیت داخلی، برای هسته و توزیع شبکه‌های Enterprise ایده‌آل هستند.

فایروال‌های سری Cisco Firepower: این فایروال‌ها علاوه بر فیلترینگ ترافیک، قابلیت‌هایی مانند VPN، تشخیص و جلوگیری از نفوذ (IDS/IPS) و امنیت چندلایه را ارائه می‌دهند.

Cisco DNA Center: این نرم‌افزار مدیریت متمرکز شبکه به مدیران شبکه امکان می‌دهد تا شبکه را به‌طور دقیق مانیتور کنند و از راهکارهای امنیتی، پیکربندی، و بهینه‌سازی در کل سازمان استفاده کنند.

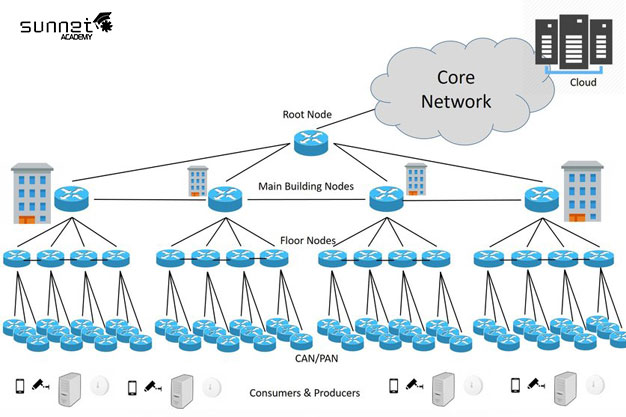

معماری شبکه LAN Campus چیست؟ مشخصات و اجزای آن

شبکه‌های LAN Campus به طراحی و ساختار شبکه‌هایی اشاره دارند که برای محیط‌های جغرافیایی وسیع مانند دانشگاه‌ها، مجتمع‌های صنعتی، بیمارستان‌ها یا مراکز آموزشی طراحی شده‌اند. این نوع شبکه‌ها معمولاً شامل چندین ساختمان یا واحد در یک مکان جغرافیایی واحد هستند و نیازمند یک زیرساخت شبکه قوی و منسجم برای برقراری ارتباطات داخلی و مدیریت ترافیک بین ساختمان‌ها می‌باشند.

تعریف معماری شبکه LAN Campus

شبکه‌های LAN Campus شامل چندین LAN کوچک‌تر هستند که به‌صورت یکپارچه به هم متصل شده و تشکیل یک شبکه بزرگ را می‌دهند. هدف اصلی از طراحی این نوع شبکه‌ها، برقراری ارتباطات سریع و مطمئن بین دستگاه‌ها و کاربران مختلف در یک محیط گسترده است. در شبکه‌های Campus از تجهیزات و پروتکل‌های پیشرفته‌ای برای مدیریت ترافیک و کنترل امنیتی استفاده می‌شود که امکان ارتباط بین ساختمان‌ها و بخش‌های مختلف را به‌صورت بهینه فراهم می‌کند.

مشخصات معماری LAN Campus

شبکه‌های Campus دارای ویژگی‌های خاصی هستند که آن‌ها را برای محیط‌های جغرافیایی وسیع و پیچیده مناسب می‌سازد. این مشخصات شامل موارد زیر است:

1. ساختار سه‌لایه: در شبکه‌های LAN Campus، ساختار شبکه معمولاً به سه لایه اصلی تقسیم می‌شود:

لایه دسترسی (Access Layer): جایی که کاربران و دستگاه‌های نهایی به شبکه متصل می‌شوند.
لایه توزیع (Distribution Layer): وظیفه مسیریابی و فیلتر کردن ترافیک و ایجاد ارتباط بین ساختمان‌ها و بخش‌های مختلف را دارد.
لایه هسته (Core Layer): این لایه به‌عنوان ستون فقرات شبکه عمل کرده و ارتباط بین لایه‌های توزیع را مدیریت می‌کند. سرعت و پایداری در این لایه بسیار اهمیت دارد.

2. اتصال پرسرعت و پایدار: در شبکه‌های Campus از تجهیزات پیشرفته‌ای مانند سوئیچ‌های پرسرعت و فیبر نوری برای ارتباطات بین ساختمان‌ها و بخش‌های مختلف استفاده می‌شود تا انتقال داده‌ها با کمترین تأخیر انجام شود.

3. مدیریت ترافیک و اولویت‌بندی: در این نوع شبکه، مدیریت ترافیک و اولویت‌بندی بسته‌ها اهمیت بالایی دارد، زیرا ترافیک داخلی باید به گونه‌ای مدیریت شود که بار زیادی روی شبکه ایجاد نشود و سرعت و کیفیت دسترسی حفظ شود. برای این منظور، از پروتکل‌هایی مانند Quality of Service (QoS) استفاده می‌شود.

4. امنیت و کنترل دسترسی: در شبکه‌های LAN Campus، امنیت اهمیت زیادی دارد و از روش‌های مختلفی برای کنترل دسترسی و جلوگیری از تهدیدات استفاده می‌شود. به‌عنوان مثال، از پروتکل‌های احراز هویت و کنترل دسترسی و نیز فایروال‌های داخلی استفاده می‌شود.

5. مقیاس‌پذیری: شبکه‌های Campus به دلیل ساختار سه‌لایه‌ای و استفاده از تجهیزات مقیاس‌پذیر، قابلیت توسعه و افزایش ظرفیت را دارند و می‌توانند با افزایش تعداد ساختمان‌ها و کاربران سازگار شوند.

اجزای اصلی شبکه LAN Campus

شبکه‌های Campus شامل اجزای کلیدی زیر هستند که هر کدام نقش ویژه‌ای در پایداری و عملکرد بهینه شبکه دارند:

سوئیچ‌های لایه دسترسی: این سوئیچ‌ها در لایه دسترسی قرار دارند و به کاربران و دستگاه‌های انتهایی اجازه می‌دهند تا به شبکه متصل شوند. این سوئیچ‌ها معمولاً در هر طبقه یا بخش از ساختمان‌ها نصب می‌شوند و امکان اتصال چندین دستگاه به شبکه را فراهم می‌کنند.

سوئیچ‌های لایه توزیع: این سوئیچ‌ها در لایه توزیع قرار گرفته و وظیفه مسیریابی و مدیریت ترافیک بین سوئیچ‌های لایه دسترسی را بر عهده دارند. سوئیچ‌های لایه توزیع معمولاً از نوع لایه ۳ هستند و قابلیت مسیریابی بین VLAN‌ها و زیرشبکه‌ها را فراهم می‌کنند.

سوئیچ‌های لایه هسته: این سوئیچ‌ها به‌عنوان ستون فقرات شبکه عمل کرده و ترافیک را بین سوئیچ‌های لایه توزیع در سطح کل شبکه مدیریت می‌کنند. در این لایه از سوئیچ‌های با سرعت بالا و فیبر نوری استفاده می‌شود تا ارتباطات بدون وقفه و پایدار بین ساختمان‌ها تضمین شود.

فایروال‌ها و تجهیزات امنیتی: شبکه‌های LAN Campus به دلیل تعداد زیاد کاربران و دستگاه‌ها نیازمند امنیت بالایی هستند. فایروال‌های چندلایه، سیستم‌های تشخیص و جلوگیری از نفوذ (IDS/IPS)، و پروتکل‌های احراز هویت در این شبکه‌ها به‌کار می‌روند تا دسترسی‌ها به‌صورت دقیق کنترل شود.

اتصالات فیبر نوری: برای ارتباط بین ساختمان‌ها و بخش‌های مختلف در شبکه‌های Campus معمولاً از فیبر نوری استفاده می‌شود. فیبر نوری به دلیل سرعت بالا و مقاومت در برابر تداخلات، امکان انتقال سریع و مطمئن داده‌ها را بین ساختمان‌ها فراهم می‌کند.

تجهیزات سیسکو در پیاده سازی شبکه LAN Campus

سیسکو با ارائه تجهیزات ویژه برای شبکه‌های Campus به مدیران IT کمک می‌کند تا شبکه‌های وسیع و پیچیده را به‌صورت پایدار و کارآمد مدیریت کنند. برخی از تجهیزات سیسکو برای این نوع شبکه‌ها عبارتند از:

سوئیچ‌های لایه ۳ سری Cisco Catalyst 9300 و 9400: این سوئیچ‌ها قابلیت مسیریابی پیشرفته را برای مدیریت ترافیک بین VLAN‌ها دارند و گزینه‌ای عالی برای لایه توزیع در شبکه‌های Campus هستند.

سوئیچ‌های هسته‌ای سری Cisco Catalyst 9500 و 9600: این سوئیچ‌ها به عنوان ستون فقرات شبکه‌های Campus عمل می‌کنند و با سرعت بالا و امکانات امنیتی پیشرفته، ترافیک بین بخش‌های مختلف شبکه را مدیریت می‌کنند.

فایروال‌های Cisco Firepower: این فایروال‌ها با قابلیت‌های پیشرفته امنیتی و سیستم‌های تشخیص نفوذ، امنیت شبکه‌های Campus را تضمین می‌کنند.

Cisco DNA Center: یک ابزار مدیریت متمرکز است که به مدیران شبکه اجازه می‌دهد به‌صورت یکپارچه و متمرکز بر عملکرد و امنیت شبکه Campus نظارت داشته و آن را پیکربندی و بهینه‌سازی کنند.

مقایسه شبکه‌های SOHO ،Enterprise و Campus LAN

فضای ذخیره سازی

شبکه‌های SOHO، Enterprise و Campus LAN هر کدام برای نیازهای مختلفی طراحی شده‌اند و ویژگی‌های منحصر‌به‌فردی دارند. شبکه SOHO برای دفاتر کوچک و محیط‌های خانگی طراحی شده و به دلیل ساختار ساده و تجهیزات ارزان‌قیمت، مناسب کسب‌وکارهای کوچک است. در مقابل، شبکه Enterprise برای شرکت‌ها و سازمان‌های بزرگ طراحی شده و نیازمند امنیت، پایداری و مقیاس‌پذیری بیشتری است. شبکه Campus نیز معمولاً در محیط‌های وسیع مانند دانشگاه‌ها یا مجتمع‌های صنعتی استفاده می‌شود و باید قابلیت ارتباط پرسرعت بین ساختمان‌های مختلف را داشته باشد.

پیاده سازی

از لحاظ پیچیدگی مدیریت، شبکه‌های SOHO بسیار ساده و معمولاً بدون نیاز به تخصص خاصی راه‌اندازی می‌شوند، در حالی که شبکه‌های Enterprise و Campus به مدیریت پیشرفته و دانش فنی بالا نیاز دارند. در شبکه‌های سازمانی و Campus، معمولاً از نرم‌افزارهای مدیریت متمرکز مانند Cisco DNA Center استفاده می‌شود تا نظارت و پیکربندی شبکه به صورت متمرکز انجام گیرد.

امنیت

از نظر امنیت، در شبکه‌های SOHO از روش‌های پایه‌ای مانند رمزنگاری WPA2 و فایروال‌های داخلی در روتر استفاده می‌شود. اما شبکه‌های Enterprise و Campus نیاز به امنیت چندلایه دارند و از فایروال‌های پیشرفته، سیستم‌های تشخیص و جلوگیری از نفوذ (IDS/IPS)، و پروتکل‌های احراز هویت پیچیده استفاده می‌کنند.

مقایسه مقیاس‌ پذیری

در بحث مقیاس‌پذیری، شبکه‌های SOHO به دلیل ظرفیت محدود خود نمی‌توانند تعداد زیادی از دستگاه‌ها و کاربران را پشتیبانی کنند، در حالی که شبکه‌های Enterprise و Campus با استفاده از تجهیزات پیشرفته و پروتکل‌های مقیاس‌پذیر، می‌توانند به‌راحتی با افزایش تعداد کاربران و دستگاه‌ها سازگار شوند.

ساختار شبکه

از لحاظ ساختار شبکه، شبکه SOHO معمولاً به‌صورت تک‌لایه یا ساده است و از دستگاه‌های چندکاره‌ای استفاده می‌کند که تمامی عملکردهای مودم، روتر، سوئیچ و Access Point را در یک دستگاه ارائه می‌دهند. شبکه‌های Enterprise و Campus از ساختار سه‌لایه‌ای شامل لایه‌های دسترسی، توزیع، و هسته استفاده می‌کنند. در این ساختار، لایه دسترسی به اتصال کاربران به شبکه اختصاص دارد، لایه توزیع مسئول مسیریابی و مدیریت ترافیک است و لایه هسته به عنوان ستون فقرات شبکه عمل کرده و ارتباط بین لایه‌های توزیع را مدیریت می‌کند.

مقایسه فناوری‌ها و پروتکل‌های استفاده‌شده

شبکه‌های SOHO از فناوری‌های ساده‌تری مانند Wi-Fi و Ethernet و پروتکل‌هایی چون DHCP برای تنظیم آدرس IP و WPA2 برای امنیت بی‌سیم بهره می‌برند. از سوی دیگر، شبکه‌های Enterprise و Campus به فناوری‌ها و پروتکل‌های پیشرفته‌ای مانند VLAN، QoS، OSPF و BGP نیاز دارند تا بتوانند ترافیک بالا و امنیت چندلایه را مدیریت کنند. برای مثال، در شبکه‌های Enterprise و Campus از VLAN‌ها و زیرشبکه‌ها استفاده می‌شود تا ترافیک شبکه به بخش‌های مختلف تقسیم و مدیریت شود و همچنین از پروتکل‌های مسیریابی پیچیده‌ای مانند OSPF و BGP برای مسیریابی بین‌ساختمانی استفاده می‌شود.

مقایسه دستگاه‌های استفاده‌شده در هر نوع شبکه

در شبکه‌های SOHO، معمولاً از دستگاه‌های ساده و چندکاره‌ای مانند روترهای سری RV سیسکو استفاده می‌شود که قابلیت‌های مودم، روتر، سوئیچ و Access Point را در یک دستگاه ترکیب کرده‌اند. این نوع دستگاه‌ها هزینه پایین‌تری دارند و برای دفاتر خانگی و کوچک مناسب هستند. همچنین، سوئیچ‌های ساده‌ای مانند سری Cisco Small Business 110 برای اتصال دستگاه‌های سیمی به شبکه مورد استفاده قرار می‌گیرند.

در شبکه‌های Enterprise از روترهای پیشرفته‌ای مانند سری Cisco ISR 4000 استفاده می‌شود که قابلیت‌های مسیریابی پیشرفته و امنیت بالا را ارائه می‌دهند. همچنین، سوئیچ‌های لایه ۳ سری Cisco Catalyst 9300 و 9500 برای مدیریت ترافیک بین VLAN‌ها و زیرشبکه‌ها در این نوع شبکه‌ها به کار گرفته می‌شوند. علاوه بر این، فایروال‌های چندلایه سری Cisco Firepower برای محافظت از شبکه در برابر تهدیدات امنیتی و دسترسی غیرمجاز استفاده می‌شوند.

شبکه‌های Campus معمولاً از سوئیچ‌های هسته‌ای سری Catalyst 9500 و 9600 سیسکو بهره می‌برند که به دلیل سرعت بالا و قابلیت‌های پیشرفته، برای لایه هسته شبکه‌های وسیع ایده‌آل هستند. همچنین در این شبکه‌ها از اتصالات فیبر نوری برای ارتباط بین ساختمان‌ها و بخش‌های مختلف استفاده می‌شود. نرم‌افزارهای Cisco DNA Center و Prime Infrastructure نیز به مدیران شبکه‌های Campus کمک می‌کنند تا شبکه‌های پیچیده را به‌صورت متمرکز مدیریت و نظارت کنند.

نتیجه‌گیری

شبکه SOHO به دلیل سادگی و هزینه کم، برای دفاتر کوچک و محیط‌های خانگی مناسب است و از دستگاه‌ها و فناوری‌های ساده‌تری بهره می‌برد. شبکه‌های Enterprise برای سازمان‌ها و شرکت‌های بزرگ طراحی شده‌اند و به تجهیزات و فناوری‌های پیچیده‌تر با قابلیت‌های امنیتی و مقیاس‌پذیری بالا نیاز دارند. شبکه‌های Campus برای محیط‌های وسیع مانند دانشگاه‌ها و مجتمع‌های صنعتی مناسب هستند و به زیرساخت‌های پرسرعت و دستگاه‌های پیشرفته‌ای برای مدیریت ترافیک بین ساختمان‌ها نیاز دارند.

این مقایسه به سازمان‌ها کمک می‌کند تا با توجه به نیازها و منابع موجود، نوع شبکه مناسب خود را انتخاب و پیاده‌سازی کنند و از تجهیزات مناسب برای هر محیط بهره ببرند. سیسکو نیز برای هر یک از این شبکه‌ها راهکارهای ویژه‌ای ارائه کرده که به مدیران شبکه در ایجاد و مدیریت این شبکه‌ها کمک می‌کند.
