کابل‌های شبکه یکی از بخش‌های اصلی در دنیای ارتباطات و فناوری اطلاعات هستند. آن‌ها مانند جاده‌هایی عمل می‌کنند که داده‌ها و اطلاعات را از یک دستگاه به دستگاه دیگر منتقل می‌کنند. یکی از پرکاربردترین انواع این کابل‌ها در شبکه‌های کامپیوتری، کابل UTP است. اما UTP چیست و چرا اینقدر مهم است؟ در این بخش، به زبان بسیار ساده توضیح خواهیم داد که کابل UTP چیست، چه ویژگی‌هایی دارد، و چرا استفاده از آن در شبکه‌ها این‌قدر رایج است.

کابل UTP چیست و چه ویژگی هایی دارد؟

UTP مخفف عبارت Unshielded Twisted Pair است که به معنای زوج‌های سیم تابیده بدون شیلد می‌باشد. این کابل از چندین جفت سیم نازک تشکیل شده که به صورت جفت‌جفت به هم تابیده شده‌اند.

 چرا سیم‌ ها تابیده شده‌ اند؟

شاید برایتان سؤال باشد چرا این سیم‌ها به هم تابیده شده‌اند. وقتی برق یا داده از سیم عبور می‌کند، ممکن است نویز یا تداخل ایجاد شود. برای جلوگیری از این مشکل، سیم‌ها به صورت جفتی تابیده می‌شوند. این تابیدگی کمک می‌کند که نویز و اختلالات الکترومغناطیسی کاهش پیدا کند.

 ساختار کابل UTP

کابل‌های UTP از بخش‌های زیر تشکیل شده‌اند:

1. زوج‌های سیم: هر کابل UTP معمولاً شامل ۴ جفت سیم است. هر جفت از دو سیم نازک تشکیل شده که به هم تابیده شده‌اند.

2. روکش خارجی: دور این سیم‌ها یک لایه پلاستیکی قرار دارد که از سیم‌ها در برابر آسیب‌های فیزیکی محافظت می‌کند.

3. بدون شیلد: برخلاف کابل‌های STP (Shielded Twisted Pair)، کابل UTP هیچ شیلد یا لایه محافظ داخلی ندارد. این باعث می‌شود که کابل سبک‌تر و ارزان‌تر باشد.

 ویژگی‌ های کابل UTP

– سبک و انعطاف‌پذیر: کابل UTP بسیار سبک است و به راحتی می‌توان آن را نصب کرد.

– ارزان: هزینه تولید و خرید کابل UTP نسبت به بسیاری از کابل‌های دیگر کمتر است.

– مناسب برای مسافت‌های کوتاه: این کابل‌ها معمولاً برای اتصال دستگاه‌ها در فواصل کوتاه (حداکثر ۱۰۰ متر) مناسب هستند.

– سرعت انتقال داده: کابل UTP می‌تواند داده‌ها را با سرعت‌های مختلف منتقل کند، از جمله ۱۰Mbps، ۱۰۰Mbps و حتی ۱Gbps.

 چرا از کابل UTP استفاده می‌ کنیم؟

1. ساده بودن نصب و استفاده: کابل UTP نیازی به تجهیزات پیچیده برای نصب ندارد.

2. کاربرد گسترده: از این کابل‌ها در انواع شبکه‌ها، از جمله شبکه‌های خانگی (SOHO) و سازمانی (Enterprise)، استفاده می‌شود.

3. قیمت مناسب: برای شبکه‌هایی که بودجه محدودی دارند، کابل UTP یک انتخاب عالی است.

4. سازگاری با تجهیزات استاندارد: این کابل‌ها با اکثر تجهیزات شبکه، از جمله روترها، سوئیچ‌ها و کارت‌های شبکه، کاملاً سازگار هستند.

 انواع کابل UTP

کابل‌های UTP در چندین دسته (Category) تولید می‌شوند که هر دسته ویژگی‌های خاص خود را دارد:

1. Cat5: سرعت تا ۱۰۰Mbps، مناسب برای شبکه‌های قدیمی‌تر.

2. Cat5e: نسخه بهبود‌یافته Cat5 با سرعت بالاتر (تا ۱Gbps).

3. Cat6: مناسب برای شبکه‌های پرسرعت با سرعت تا ۱۰Gbps.

4. Cat6a: نسخه پیشرفته‌تر Cat6 با کاهش نویز بیشتر.

5. Cat7: مناسب برای کاربردهای حرفه‌ای با نیاز به سرعت و پهنای باند بسیار بالا.

 کاربردهای کابل UTP

کابل UTP تقریباً در همه جا استفاده می‌شود:

1. شبکه‌های خانگی: برای اتصال کامپیوتر، روتر و مودم.

2. شبکه‌های اداری: برای اتصال دستگاه‌های مختلف در محیط‌های کاری.

3. دوربین‌های مداربسته: برای انتقال تصویر و داده.

4. سیستم‌های تلفنی VoIP: برای انتقال صدا از طریق اینترنت.

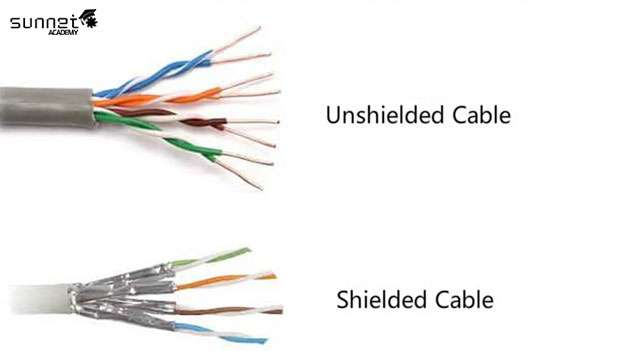

مقایسه کابل UTP با کابل STP و فیبرنوری

استانداردها در دنیای شبکه‌های کامپیوتری نقش بسیار مهمی ایفا می‌کنند. آن‌ها مانند قوانین و دستورالعمل‌هایی هستند که اطمینان می‌دهند تجهیزات مختلف بتوانند به درستی با یکدیگر کار کنند. در کابل‌های UTP، استانداردها مشخص می‌کنند که چگونه سیگنال‌ها منتقل شوند، سرعت انتقال داده چقدر باشد، و چه محدودیت‌هایی در طراحی کابل رعایت شود. در این بخش، به زبان ساده توضیح می‌دهیم که استانداردها چه نقشی در سیگنالینگ و عملکرد کابل‌های UTP دارند.

 چرا استانداردها مهم هستند؟

تصور کنید شبکه‌ای دارید که از دستگاه‌های مختلفی مانند روتر، سوئیچ و کامپیوتر تشکیل شده است. اگر هر کدام از این دستگاه‌ها از روش خاصی برای انتقال داده استفاده کنند، ممکن است نتوانند با یکدیگر ارتباط برقرار کنند. استانداردها به این مشکل پایان می‌دهند:

– سازگاری: اطمینان می‌دهند که تجهیزات مختلف بتوانند با یکدیگر کار کنند.

– کیفیت: تضمین می‌کنند که کابل‌ها و تجهیزات شبکه به حداقل کیفیت مورد نیاز برسند.

– عملکرد: مشخص می‌کنند که کابل‌ها و تجهیزات چگونه بهترین عملکرد را ارائه دهند.

 معرفی استانداردهای مرتبط با کابل‌های UTP

چندین استاندارد کلیدی در سیگنالینگ و طراحی کابل‌های UTP تأثیرگذار هستند:

استاندارد IEEE 802.3 (اترنت): این استاندارد یکی از مهم‌ترین استانداردها برای کابل‌های UTP است. تعریف می‌کند که چگونه داده‌ها در شبکه‌های اترنت منتقل شوند و مشخص می‌کند که کابل‌های UTP باید از چه سرعت‌هایی پشتیبانی کنند (مانند ۱۰Mbps، ۱۰۰Mbps، ۱Gbps).

2. استاندارد TIA/EIA: این استاندارد مربوط به طراحی فیزیکی کابل‌های UTP است. دسته‌بندی کابل‌ها (Cat5e، Cat6، Cat6a و …) بر اساس این استاندارد انجام می‌شود. مشخص می‌کند که کابل‌ها باید چه فرکانسی را پشتیبانی کنند و چه مقدار نویز قابل قبول است.

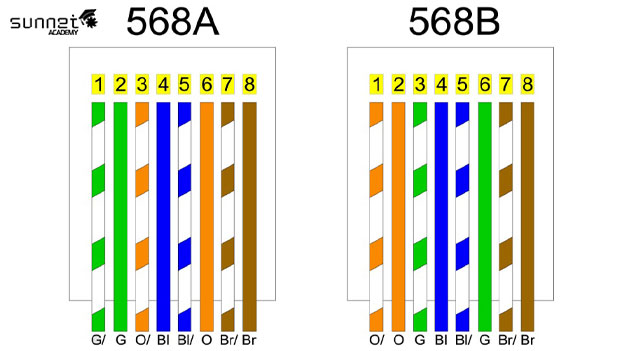

استاندارد رنگ‌ بندی T568A و T568B: ترتیب رنگ‌ بندی سیم‌ها در کابل UTP را مشخص می‌کند. به تکنسین‌ ها کمک می‌کند کابل‌ ها را به درستی نصب و پیکربندی کنند.

 چگونه استانداردها بر سیگنالینگ تأثیر می‌گذارند؟

استانداردها تأثیر مستقیمی بر کیفیت و پایداری سیگنال‌های الکتریکی در کابل‌های UTP دارند:

سرعت انتقال داده‌ها:

   – استاندارد IEEE 802.3 مشخص می‌کند که کابل‌ها باید داده‌ها را با چه سرعتی منتقل کنند.

   – مثلاً کابل‌های Cat5e برای سرعت‌های تا ۱Gbps و کابل‌های Cat6a برای سرعت‌های تا ۱۰Gbps طراحی شده‌اند.

فرکانس سیگنال‌ها:

   – استاندارد TIA/EIA مشخص می‌کند که هر دسته کابل چه فرکانسی را باید پشتیبانی کند.

   – فرکانس بالاتر به معنای توانایی انتقال داده‌های بیشتر در زمان کمتر است.

کاهش نویز و تداخل:

   – استانداردها تضمین می‌کنند که کابل‌ها به گونه‌ای طراحی شوند که نویز و Crosstalk به حداقل برسد.

 بررسی دسته‌ بندی کابل‌ های UTP (Categories)

یکی از تأثیرات مهم استانداردها، تعریف دسته‌بندی‌های مختلف برای کابل‌های UTP است. این دسته‌بندی‌ها به عملکرد و قابلیت‌های هر کابل اشاره دارند:

Cat5:

   – سرعت: تا ۱۰۰Mbps

   – فرکانس: ۱۰۰ مگاهرتز

   – کاربرد: شبکه‌های قدیمی‌تر.

Cat5e (Enhanced):

   – سرعت: تا ۱Gbps

   – فرکانس: ۱۰۰ مگاهرتز

   – کاربرد: شبکه‌های مدرن خانگی و اداری.

Cat6:

   – سرعت: تا ۱۰Gbps (در فواصل کوتاه)

   – فرکانس: ۲۵۰ مگاهرتز

   – کاربرد: شبکه‌های پرسرعت.

Cat6a (Augmented):

   – سرعت: تا ۱۰Gbps

   – فرکانس: ۵۰۰ مگاهرتز

   – کاربرد: دیتاسنترها و شبکه‌های سازمانی.

Cat7:

   – سرعت: بالاتر از ۱۰Gbps

   – فرکانس: ۶۰۰ مگاهرتز

   – کاربرد: محیط‌های حرفه‌ای با نیاز به پهنای باند بالا.

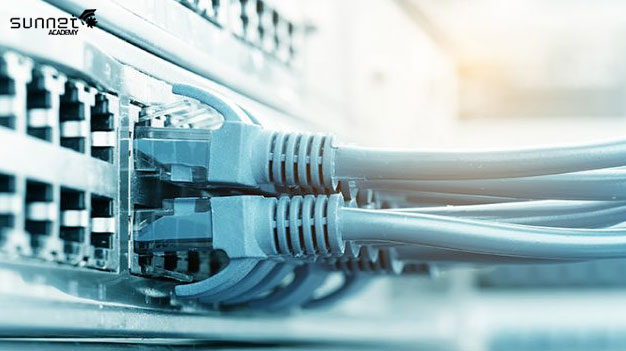

 نقش استانداردها در نصب کابل‌ های UTP

علاوه بر طراحی و ساخت کابل‌ها، استانداردها دستورالعمل‌هایی برای نصب صحیح کابل‌ها نیز ارائه می‌دهند:

– حداکثر طول کابل: طبق استاندارد IEEE 802.3، طول کابل UTP نباید از ۱۰۰ متر بیشتر شود.

– حداقل فاصله از منابع نویز: کابل‌ها باید از منابع تولید نویز (مانند موتورها و کابل‌های برق) فاصله داشته باشند.

– استفاده از کانکتورهای مناسب: استانداردها مشخص می‌کنند که از کانکتورهای RJ45 استفاده شود و این کانکتورها باید به درستی متصل شوند.

 استانداردهای جدید و آینده کابل‌ های UTP

با پیشرفت فناوری، استانداردهای جدیدی برای کابل‌های UTP تعریف شده‌اند:

استاندارد Cat8:

   – طراحی شده برای سرعت‌های بسیار بالا (تا ۴۰Gbps).

   – مناسب برای مراکز داده و کاربردهای پیشرفته.

استاندارد PoE (Power over Ethernet):

   – اجازه می‌دهد دستگاه‌ها از طریق کابل UTP برق دریافت کنند.

   – مناسب برای دوربین‌های مداربسته و دستگاه‌های IoT.

استانداردها ستون اصلی عملکرد و کیفیت کابل‌های UTP هستند. آن‌ها مشخص می‌کنند که کابل‌ها چگونه باید طراحی، تولید و نصب شوند تا بهترین کارایی را ارائه دهند. با رعایت استانداردها، شبکه‌ها می‌توانند پایدارتر و قابل اطمینان‌تر باشند.
